Wie kann ich den Kreisabschnitt bei einem Kreisring berechnen ?

Erste Frage Aufrufe: 82     Aktiv: 10.01.2022 um 12:42

0
Für die Arbeit muss ich die Größe eines Tropfenabscheiders in einen Wäscher berechnen. Nun würde mich interessieren, wie ich das berechnen kann. Ich habe einen definierten Kreisring und 60% davon sollen vom Abscheider abgedeckt werden, allerding nicht konzentrisch sondern auf der Gegenseite des Auslasses.

EDIT vom 22.12.2021 um 16:28:

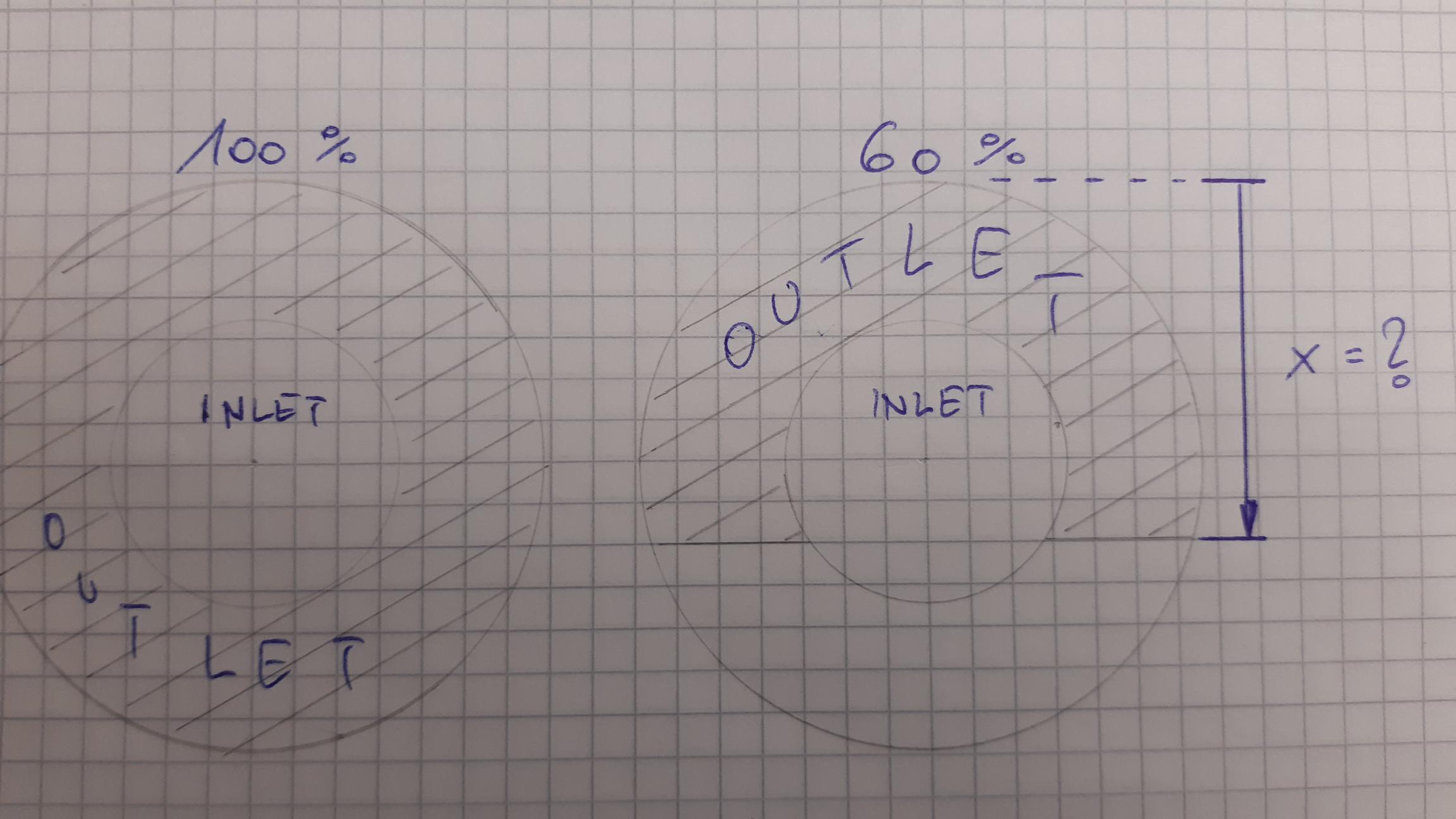

Der linke Kreisring entspricht 100%, Outlet ist über dem gesamten Querschnitt
Mich interessiert wie ich X berechnen kann.
Diese Frage melden
gefragt

Punkte: 10



kannst du eine Skizze hochladen? Welche Maße brauchst du?   ─   patricks 20.12.2021 um 16:37
Kommentar schreiben
1 Antwort
0
Hallo,

sollen denn nur von dem Kreisring 60% abgedeckt werden oder gilt der ganze Kreis als Gesamtfläche und davon sollen 60% abgedeckt werden?
Welchen Flächeninhalt (welchen Radius) hat das OUTLET, welchen das INLET (nur wichtig, wenn sich die %-Zahl nur auf den Ring bezieht).

Grüße Christian
Diese Antwort melden
geantwortet

Sonstiger Berufsstatus, Punkte: 29.57K



Hallo Christian,
sorry für mein spätes Feedback. die 60% beziehen sich nur auf den Kreisring, da über diese Fläche das Gas austritt. AØ= 704mm, IØ= 220mm
Die Ringfläche A(Outlet) beträgt 0,351m^2, A(Inlet) = 0,038m^2
  ─   saschat 10.01.2022 um 12:42
