Uniaufgabe: Zeichnen Sie die Ortskurve des Frequenzgangs.

Aufrufe: 742     Aktiv: 02.01.2022 um 20:41

0
Hallo zusammen,
ich bin hier ratlos und weiss nicht was ich machen soll.
1. Wie soll die Achsenbeschriftung sein
2. Soll man w auch ausrechnen und was bringt mir das
Leider kriegen wir dazu keine Lösungen und ich bin ratlos.
Danke für jede kleine Hilfe.

EDIT vom 01.01.2022 um 17:08:

Hier ist die Lösung.
Diese Frage melden
gefragt

Schüler, Punkte: 14


Kommentar schreiben
1 Antwort
0
Es gibt hier nichts zu rechnen. Man findet leicht im Internet, was hier zu tun ist, siehe z.B. bei der HS Karlsruhe
Diese Antwort melden
geantwortet

Lehrer/Professor, Punkte: 39.54K

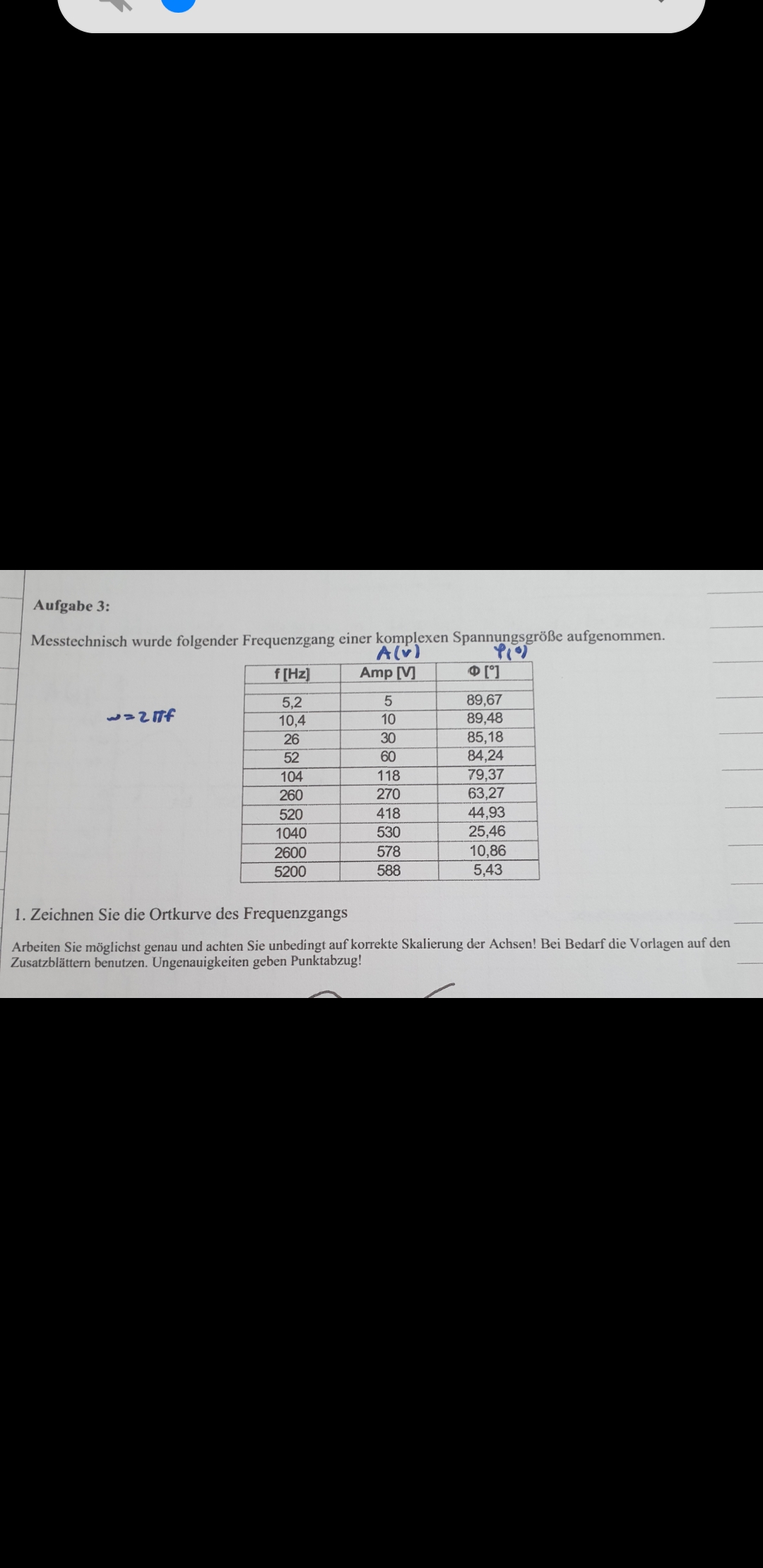

Ja, ich habe schon im Internet nachgeschaut und nichts passendes gefunden. Ich habe auch ein Foto von einem Komilittonen der diese Aufgabe bearbeitet hat aber ich verstehe nicht, welche Beschriftung auf der Y-Achse ist. Ich lade diese mal hoch.   ─   jinane 01.01.2022 um 17:05

Ja, habe ich aber das hat mir nicht geholfen. Genau ich weiss das man einmal den Winkel braucht (das ist ja hier Phi) und die Länge des Pfeils also der Betrag (aber ich weiss nicht woher ich die ablesen kann) und die Achsenbeschriftung müsste ja eigentlich nur Re für die x-Achse und Im für die Y-Achse sein aber glaube das ist hier nicht der Fall.   ─   jinane 01.01.2022 um 19:25

Hmm. Okay. Trotzdem danke für die Hilfe.   ─   jinane 01.01.2022 um 21:08

ja, ich habe immer noch nicht verstanden welche Achsenbeschriftung ich für die Y-Achse einsetze. Ich habe aber jetzt verstanden, dass ich Phi als Winkel nehme und Amp als Betrag und die Frequenz brauche ich gar nicht   ─   jinane 02.01.2022 um 19:54
